Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
- Data rozpoczęcia: 8 kwietnia 2025 12:14
- Data zakończenia: 8 kwietnia 2025 12:37
Egzamin zdany!
Wynik: 22/40 punktów (55,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
Zamiana uszkodzonego tranzystora w końcowej fazie przetwornicy napięcia wymaga
A. odłączenia układu od zasilania
B. usunęcia kondensatora filtrującego
C. podłączenia obciążenia sztucznego
D. zwarcia wejścia układu
Odłączenie układu od zasilania przed przystąpieniem do wymiany uszkodzonego tranzystora stopnia końcowego przetwornicy napięcia jest kluczowym krokiem zapewniającym bezpieczeństwo oraz ochronę sprzętu. Przed rozpoczęciem jakichkolwiek prac serwisowych, zawsze należy zidentyfikować źródło zasilania i je odłączyć, aby uniknąć porażenia prądem oraz uszkodzenia komponentów. Dobre praktyki inżynieryjne w elektronice nakazują stosowanie takich protokołów, aby zapewnić, że wszelkie potencjalnie niebezpieczne napięcia są wyeliminowane. W przypadku przetwornic napięcia, które często operują przy wysokich napięciach i prądach, jest to szczególnie istotne. Po odłączeniu zasilania, można bezpiecznie wymontować uszkodzony tranzystor, a następnie zainstalować nowy, mając pewność, że nie ma ryzyka dla technika ani dla innych elementów układu. Należy również pamiętać o odpowiednim wyładowaniu wszelkich kondensatorów, które mogą przechowywać ładunek elektryczny, co również jest częścią standardowych procedur konserwacyjnych.
Pytanie 4
W elektromagnetycznych zaczepach można wyróżnić dwa główne tryby funkcjonowania: normalnie zamknięty (NC) oraz normalnie otwarty (NO). Jaką standardową konfigurację elektrozaczepu wykorzystuje się w systemie blokowania przejścia oraz w systemach domofonowych?
A. Systemy blokowania przejścia – NO, systemy domofonowe – NC
B. Systemy blokowania przejścia – NC, systemy domofonowe – NO
C. Systemy blokowania przejścia – NO, systemy domofonowe – NO
D. Systemy blokowania przejścia – NC, systemy domofonowe – NC
Wybór elektrozaczepów w systemach blokowania przejścia oraz domofonowych wymaga zrozumienia ich funkcji oraz kontekstu użycia. W przypadku systemów blokowania przejścia, zastosowanie elektrozaczepów normalnie zamkniętych (NC) może prowadzić do opóźnień w procesie otwierania, co jest nieefektywne w sytuacjach, gdy szybka reakcja jest niezbędna. Podobnie, wybór elektrozaczepów normalnie otwartych (NO) w systemach domofonowych może wprowadzać ryzyko nieautoryzowanego dostępu, ponieważ drzwi pozostają odblokowane, gdy nie ma aktywnego sygnału. Błędne założenie, że obie funkcjonalności mogą być stosowane zamiennie, prowadzi do poważnych luk w bezpieczeństwie. W praktyce, systemy NC w domofonach są bardziej odpowiednie, ponieważ ich zamknięcie blokuje dostęp do momentu potwierdzenia tożsamości użytkownika, co jest zgodne z normami bezpieczeństwa. Ignorowanie tych zasad może skutkować nieodpowiednim doborem komponentów i w konsekwencji, niższym poziomem ochrony. Warto również pamiętać, że w kontekście zabezpieczeń budynków, stosowanie odpowiednich standardów i procedur jest kluczowe, aby zapewnić skuteczność systemów zabezpieczeń oraz minimalizować ryzyko wypadków.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
Jakie jest przybliżone wartości rezystancji trzech rezystorów połączonych równolegle, jeżeli rezystancja każdego z nich wynosi 30 kΩ?
A. 90 kΩ
B. 15 kΩ
C. 10 kΩ
D. 60 kΩ
Twoje błędne odpowiedzi pokazują, że rozumiesz temat, ale coś poszło nie tak przy interpretacji zasad dotyczących połączeń równoległych. Rezystory, które są połączone równolegle, nie sumują się jak te w połączeniu szeregowy, co może prowadzić do mylnych wniosków. Przykładowo odpowiedzi takie jak 15 kΩ, 60 kΩ czy 90 kΩ sugerują, że mogłeś myśleć, że te wartości dodajemy bezpośrednio, co jest dość typowym błędem. Przy równoległym połączeniu rezystorów całkowita rezystancja się zmniejsza, bo każdy nowy rezystor daje dodatkową drogę dla prądu. Natomiast w połączeniu szeregowym całkowita rezystancja rośnie. Zrozumienie tych podstawowych różnic między połączeniami jest naprawdę ważne dla analizy obwodów elektrycznych. W praktyce, złe obliczenia rezystancji mogą spowodować, że urządzenia będą działać nieprawidłowo, na przykład w zasilaczach, gdzie złe wartości rezystancji mogą prowadzić do przegrzewania się komponentów. Dobrze jest wrócić do zasad obliczania rezystancji w połączeniach równoległych, żeby unikać podobnych pomyłek w przyszłości.
Pytanie 7
Jakiego koloru powinien być przewód ochronny PE w elektrycznej instalacji zasilającej urządzenia elektroniczne?
A. Czerwony.
B. Żółto-zielony.
C. Jasnoniebieski.
D. Czarny.
Przewód ochronny PE (Protection Earth) w instalacjach elektrycznych zasilających urządzenia elektroniczne powinien mieć kolor żółto-zielony. Taki kolor jest zgodny z międzynarodowymi standardami, w tym normą IEC 60446, która określa oznaczenia kolorów przewodów elektrycznych. Żółto-zielony przewód pełni kluczową rolę w zapewnieniu bezpieczeństwa, ponieważ jego zadaniem jest odprowadzenie prądu doziemnego w przypadku awarii, co minimalizuje ryzyko porażenia prądem elektrycznym. Przykładem zastosowania przewodu PE może być podłączanie urządzeń, takich jak komputery, drukarki czy serwery, gdzie zapewnienie odpowiedniego uziemienia chroni nie tylko użytkowników, ale również sam sprzęt przed uszkodzeniami. Nieprzestrzeganie tych norm może prowadzić do poważnych zagrożeń, takich jak zwarcia czy pożary, dlatego istotne jest stosowanie się do wytycznych branżowych w zakresie instalacji elektrycznych.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
W telewizji używa się kabli o impedancji falowej wynoszącej
A. 120 Ω
B. 75 Ω
C. 100 Ω
D. 50 Ω
Kabel 75 Ω to taki standard w telewizji, zwłaszcza do przesyłania wideo. Dzięki wysokiej impedancji te kable mają mniejsze straty sygnału i lepiej się dopasowują, co jest istotne, gdy obraz leci na dużą odległość. Używa się ich w praktycznie każdym systemie telewizyjnym – od anten po różne urządzenia, nawet w instalacjach satelitarnych. Generalnie, jeśli chodzi o wysoka jakość sygnału, to kabli 75 Ω powinniśmy używać do przesyłania sygnałów wideo, aby zmniejszyć zakłócenia. Warto też pamiętać, że odpowiedni kabel ma ogromne znaczenie w telewizji, a normy międzynarodowe, jak IEC 61169, potwierdzają, że trzeba ich przestrzegać.
Pytanie 10
Pasywny komponent wykorzystywany w telekomunikacyjnych oraz komputerowych sieciach, który na zewnątrz posiada gniazda, a wewnątrz styki do zamocowania kabla, określany jest jako
A. panelem krosowniczym
B. kanałem kablowym
C. złączką
D. skrótką
Kanały kablowe, skrętki oraz złączki to różne elementy systemów telekomunikacyjnych, ale nie pełnią one funkcji, jakie ma panel krosowniczy. Kanał kablowy jest strukturą stosowaną do prowadzenia i ochraniania kabli, jednak nie umożliwia bezpośredniego zarządzania połączeniami. Jego zadaniem jest raczej organizacja fizycznej przestrzeni, w której kable są umieszczane, co różni się od funkcji panelu krosowniczego, który zapewnia możliwość łatwego dostępu do różnych połączeń. Skrętka, na przykład U/FTP lub S/FTP, to typ kabla stosowanego w sieciach komputerowych, ale sama w sobie nie pełni roli mediatora połączeń. Złączki, jak RJ45, służą do łączenia kabli ze sprzętem lub innymi kablami, jednak nie organizują one połączeń w sposób, jaki oferuje panel krosowniczy. Typowe błędy myślowe prowadzące do wyboru tych odpowiedzi obejmują mylenie funkcji organizacyjnych z funkcjami transportowymi. Warto pamiętać, że efektywne zarządzanie infrastrukturą sieciową wymaga znajomości różnorodnych elementów i ich funkcji, aby właściwie dobierać je do konkretnych zastosowań. Dlatego istotne jest zrozumienie, że panel krosowniczy jest nie tylko punktem dołączania kabli, ale kluczowym narzędziem w zarządzaniu siecią, co odzwierciedla jego zastosowanie w standardach branżowych.
Pytanie 11
Który rodzaj linii transmisyjnej zapewnia przesył sygnału telewizyjnego, wyróżniający się najwyższą odpornością na negatywne skutki warunków atmosferycznych?
A. Kablowa koncentryczna
B. Radiowa
C. Światłowodowa
D. Symetryczna kablowa
Sygnał telewizyjny przesyłany za pomocą światłowodów charakteryzuje się wyjątkową odpornością na zakłócenia, w tym te związane z niekorzystnymi warunkami atmosferycznymi. Wynika to z faktu, że światłowody wykorzystują światło do przesyłania informacji, co sprawia, że są one niewrażliwe na czynniki takie jak deszcz, śnieg czy burze. Światłowodowe linie transmisyjne zapewniają niskie tłumienie sygnału oraz wysoką przepustowość, co umożliwia przesyłanie sygnałów o dużej jakości, w tym sygnałów HD i 4K. Ponadto, światłowody nie emitują fal radiowych, co wyklucza ich zakłócanie przez inne źródła sygnału. Przykładem zastosowania technologii światłowodowej jest modernizacja sieci telewizyjnych w miastach, gdzie światłowody zastępują tradycyjne kable, co zapewnia nieprzerwaną jakość sygnału nawet w trudnych warunkach atmosferycznych. Wykorzystanie światłowodów w telekomunikacji jest zgodne z międzynarodowymi standardami, takimi jak ITU-T G.652, które określają parametry techniczne dla światłowodów jedno- i wielomodowych, zapewniając ich skuteczność w transmisji danych.
Pytanie 12
Podczas wymiany uszkodzonego kondensatora filtrującego w zasilaczu sieciowym, tak aby uniknąć zwiększenia tętnień na wyjściu oraz ryzyka uszkodzenia kondensatora z powodu przebicia, można wybrać element o
A. mniejszej pojemności i mniejszym napięciu znamionowym
B. większej pojemności i większym napięciu znamionowym
C. większej pojemności i mniejszym napięciu znamionowym
D. mniejszej pojemności i większym napięciu znamionowym
Wybór kondensatora o mniejszej pojemności oraz mniejszym napięciu znamionowym jest często mylnie postrzegany jako wystarczający w wielu aplikacjach. Mniejsza pojemność prowadzi do niewystarczającego wygładzania napięcia, co może skutkować zwiększonym tętnieniem na wyjściu zasilacza. Wyższe tętnienia mogą wpływać negatywnie na działanie podłączonych urządzeń, takich jak komputery czy urządzenia audio, powodując szumy czy zniekształcenia. Zastosowanie kondensatora o mniejszym napięciu znamionowym zmniejsza margines bezpieczeństwa, co zwiększa ryzyko przebicia. Przykładem błędnych rozważań może być założenie, że kondensator o niższej pojemności będzie pracował w podobny sposób, co jego odpowiednik o wyższej pojemności. W rzeczywistości, różnice te mogą prowadzić do poważnych problemów, takich jak uszkodzenie komponentów w zasilaczu, co narusza standardy jakości obowiązujące w branży. Dobrą praktyką jest zawsze dobierać kondensatory zgodnie z wymogami aplikacji oraz zapewniać odpowiednie parametry, aby uniknąć potencjalnych usterek i zapewnić długotrwałą niezawodność systemu.
Pytanie 13
Na stanowiskach zajmujących się naprawą i konserwacją sprzętu elektronicznego nie jest wymagane
A. wyłączników różnicowoprądowych
B. klimatyzacji
C. zerowania ochronnego
D. uziemienia ochronnego
Klimatyzacja, choć może być korzystna w pewnych warunkach pracy, nie jest wymagana na stanowiskach do naprawy i konserwacji urządzeń elektronicznych. Kluczowe jest, aby urządzenia te były odpowiednio wentylowane, co można osiągnąć poprzez naturalną cyrkulację powietrza lub odpowiednie systemy wentylacyjne. Dobrą praktyką w tym zakresie jest zapewnienie, że temperatura w pomieszczeniu nie przekracza zalecanych norm, aby nie wpływać negatywnie na wrażliwe komponenty elektroniczne. Zastosowanie klimatyzacji może być korzystne w kontekście stabilizacji temperatury, ale nie jest to wymóg normatywny. Przykładem może być warsztat serwisowy, gdzie mechanicy stosują wentylację, aby utrzymać optymalne warunki pracy, ale niekoniecznie korzystają z klimatyzacji. Warto zaznaczyć, że odpowiednie warunki pracy, w tym temperatura, mają kluczowe znaczenie dla wydajności i trwałości sprzętu elektronicznego.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Multiswitch zainstalowany w systemie antenowym, mający 5 wejść, w tym jedno dla telewizji naziemnej, umożliwia odbiór wszystkich kanałów u każdego abonenta?
A. z 1 satelity
B. z 4 satelitów
C. z 5 satelitów
D. z 2 satelitów
Odpowiedzi wskazujące na możliwość odbioru sygnału z dwóch, czterech czy pięciu satelitów są nieprawidłowe i opierają się na błędnych założeniach dotyczących działania multiswitcha. Multiswitch, w zależności od swojego typu i ilości wejść, umożliwia podział sygnału pochodzącego z jednego źródła satelitarnego, a nie z wielu jednocześnie. Istnieje technologia, która pozwala na odbiór sygnału z kilku satelitów, jednak wymaga to zastosowania specjalnych konwerterów typu quad lub octo oraz dodatkowego sprzętu, co nie jest zgodne z założeniami tego pytania. Typowym błędem w myśleniu jest założenie, że multiswitch automatycznie może obsługiwać więcej niż jeden sygnał satelitarny, co jest nieprawda. W rzeczywistości, każdy multiswitch ma określoną liczbę wejść, które są przystosowane do jednego konkretnego sygnału, a ich ilość nie oznacza liczby satelitów, z których można odbierać sygnał. Przykładowo, maksymalna liczba sygnałów, które można obsługiwać, jest ograniczona przez konwertery oraz ich konfigurację, a nie przez multiswitch. Dlatego odpowiedzi sugerujące możliwość odbioru z dwóch, czterech czy pięciu satelitów są wynikiem nieporozumienia dotyczącego architektury systemów antenowych oraz funkcji, jakie pełni multiswitch w takim systemie.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
Multiswitche umożliwiają
A. stworzenie systemu antenowego z dowolną ilością gniazd do odbioru.
B. sterowanie wszystkimi torami satelitarnymi.
C. zmianę kąta azymutu anteny.
D. wybór programów telewizyjnych do odbioru.
Multiswitche to urządzenia stosowane w systemach telewizji satelitarnej, które umożliwiają rozdzielenie sygnału satelitarnego na wiele gniazd odbiorczych. Dzięki nim można zbudować instalację antenową o dowolnej liczbie odbiorników, co jest szczególnie przydatne w dużych obiektach, takich jak bloki mieszkalne czy hotele. Multiswitch pozwala na podłączenie wielu dekoderów do jednego talerza satelitarnego. W praktyce oznacza to, że mieszkańcy mogą korzystać z różnych programów telewizyjnych bez potrzeby instalacji osobnych anten. Warto podkreślić, że dobrze zaprojektowana instalacja z użyciem multiswitchy powinna uwzględniać odpowiednie normy, takie jak EN 50083-2, które dotyczą parametrów technicznych systemów rozdzielających sygnały. Właściwe dobranie multiswitcha oraz jego konfiguracja mogą zadecydować o jakości odbioru i stabilności sygnału w różnych warunkach użytkowania.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
W procesie technologicznym konieczne jest, aby w pomieszczeniu o objętości 18 m3 utrzymywana była temperatura 40 st. C +- 5 st. C. Najczęściej wybieranym urządzeniem do sterowania elementami grzejnymi będzie
A. regulator dwustawny
B. regulator tyrystorowy mocy
C. system sterowania czasowego
D. system sterowania manualnego
Regulator dwustawny jest najbardziej odpowiednim rozwiązaniem w przypadku utrzymania temperatury w pomieszczeniu o kubaturze 18 m3, w którym wymagane jest zachowanie stabilnej temperatury 40°C z dopuszczalnym odchyleniem ±5°C. Regulator ten działa na zasadzie włączania i wyłączania źródła ciepła, co skutkuje szybkim osiągnięciem wymaganej temperatury. Przykładem zastosowania regulatora dwustawnego jest systemy grzewcze w domach jednorodzinnych, gdzie często występuje potrzeba szybkiej reakcji na zmiany temperatury. Dodatkowo, w przypadku sterowania grzejnikami, regulator ten może być skonfigurowany do automatycznego włączania się, gdy temperatura spadnie poniżej 35°C i wyłączania, gdy osiągnie 45°C. W przemyśle i budynkach użyteczności publicznej, stosowanie regulatorów dwustawnych pozwala na spełnienie norm dotyczących komfortu cieplnego, takich jak PN-EN 15251. Dobrą praktyką jest również zastosowanie czujników temperatury, które pozwalają na precyzyjniejsze monitorowanie warunków panujących w pomieszczeniu.
Pytanie 21
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22
Która z poniższych czynności nie należy do serwisowania systemu domofonowego?
A. Dostosowania głośności unifonu
B. Zamiany żarówki podświetlającej panel
C. Montażu przekaźnika dwuwejściowego
D. Sprawdzenia napięć zasilających
Wybór odpowiedzi, która wskazuje na czynności związane z regulacją głośności unifonu, wymianą żarówki podświetlenia panelu oraz kontrolą napięć zasilających, sugeruje niepełne zrozumienie różnicy między konserwacją a instalacją. Regulacja głośności unifonu jest zadaniem, które pozwala na dostosowanie poziomu dźwięku do potrzeb użytkownika, jednak nie wpływa na samą funkcjonalność instalacji w kontekście jej montażu. Wymiana żarówki podświetlenia, choć niezbędna dla poprawnej widoczności interfejsu użytkownika, również nie dotyczy aspektu konserwacji w sensie modernizacji czy dodawania nowych funkcji. Kontrola napięć zasilających jest z kolei kluczowym elementem diagnostyki, ale nie jest czynnością, która modyfikuje lub ulepsza system. W praktyce, czynności konserwacyjne powinny koncentrować się na zachowaniu integralności i efektywności istniejącego systemu domofonowego, a nie na jego rozbudowie. Błędne podejście do tych kwestii może prowadzić do mylnych przekonań na temat wymagań dotyczących konserwacji instalacji domofonowej, co w dłuższej perspektywie może skutkować nieefektywnym zarządzaniem systemem oraz zwiększonym ryzykiem awarii.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
Awaria telewizora, manifestująca się brakiem możliwości regulacji geometrii, balansu bieli oraz zniknięciem niektórych opcji w menu użytkownika (np. brakiem opcji zmiany systemu odbioru dźwięku) wskazuje na
A. utracie z pamięci danych.
B. zimnych lub przegrzanych lutach.
C. pęknięciu ścieżek łączących.
D. braku kontaktu w złączach typu wysuwanego.
Wybór odpowiedzi dotyczącej pęknięcia ścieżek połączeniowych wskazuje na błędne zrozumienie przyczyn problemów z regulacją geometrii oraz balansu bieli. Pęknięcia w ścieżkach mogą prowadzić do całkowitego braku sygnału, ale niekoniecznie powodują utratę funkcji w menu, jak w przypadku opisanego problemu. Zimne lub przegrzane luty są inną powszechną przyczyną awarii, jednak objawy, które opisano w pytaniu, są bardziej zgodne z uszkodzeniem pamięci niż z problemem lutowniczym. Zimne luty mogą powodować niestabilność w działaniu, ale nie prowadzą do całkowitej utraty danych z pamięci. Brak kontaktu w złączach typu wysuwanego może wprawdzie wpływać na odbiór sygnału, ale również nie powinien wpływać na funkcje w menu. Wybierając błędne odpowiedzi, można wpaść w pułapkę myślenia przyczynowo-skutkowego, gdzie błędnie interpretowane objawy prowadzą do niewłaściwych diagnoz. Kluczowe jest zrozumienie, że problemy z pamięcią mogą być wywołane przez kilka różnych czynników, a ich efekty będą się różnić od symptomów wskazujących na uszkodzenia fizyczne połączeń. Umiejętność poprawnego identyfikowania tych symptomów jest niezbędna w diagnostyce sprzętu RTV.
Pytanie 26
Na ekranie odbiornika OTV widoczna jest bardzo jasna linia pozioma, podczas gdy reszta ekranu pozostaje ciemna. W którym module odbiornika doszło do awarii?
A. W module odchylania pionowego
B. We wzmacniaczu p.cz. różnicowym fonii
C. W module odchylania poziomego
D. W dekoderze kolorów
Poprawna odpowiedź to blok odchylania pionowego, ponieważ opisany objaw, czyli jasna linia pozioma na ekranie, sugeruje problem w obszarze odpowiedzialnym za kontrolę odchylania obrazu w kierunku pionowym. W przypadku awarii tego bloku, sygnał odchylania pionowego nie jest prawidłowo przetwarzany, co prowadzi do niemożności skanowania obrazu w pionie, co z kolei skutkuje wyświetlaniem tylko poziomej linii. Tego typu problem jest typowy dla uszkodzeń w układach analogowych, gdzie niewłaściwe napięcia lub przerwy w obwodzie mogą całkowicie zablokować sygnał. W praktyce, diagnostyka takich usterek wymaga użycia oscyloskopu do analizy sygnałów odchylających oraz pomiaru napięć w kluczowych punktach obwodu, co pozwala na szybkie zlokalizowanie problemu. W branży elektronicznej standardowe procedury naprawcze zalecają wymianę uszkodzonych komponentów, takich jak kondensatory czy tranzystory, aby przywrócić prawidłowe działanie odbiornika.
Pytanie 27
W regulatorze PID podwojono stałą czasową Ti (czas całkowania), co skutkuje
A. wydłużeniem czasu regulacji
B. wzrostem amplitudy oscylacji
C. brakiem zmian w czasie regulacji
D. zmniejszeniem stabilności układu
Zwiększenie stałej czasowej Ti, która odpowiada za czas całkowania w regulatorze PID, bezpośrednio wpływa na wydłużenie czasu regulacji. Stała Ti jest kluczowym parametrem, który określa, jak szybko regulator będzie integrował błąd w systemie. Kiedy Ti jest większe, to regulator będzie wolniej reagował na zmiany w błędzie, co prowadzi do dłuższego czasu odpowiedzi na zakłócenia. W praktyce oznacza to, że system będzie potrzebował więcej czasu na osiągnięcie zadanego poziomu, co jest szczególnie istotne w aplikacjach wymagających precyzyjnej kontroli, takich jak automatyka przemysłowa czy systemy HVAC. Wartości Ti powinny być dostosowywane zgodnie z wymaganiami procesu, a ich nadmierne zwiększenie może prowadzić do opóźnień w reakcji systemu, co jest niekorzystne. W kontekście projektowania systemów automatyki, należy stosować metody dostrajania parametrów PID, takie jak metoda Zieglera-Nicholsa, aby uzyskać optymalne wartości Ti, co pozwoli na efektywniejszą regulację.
Pytanie 28
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30

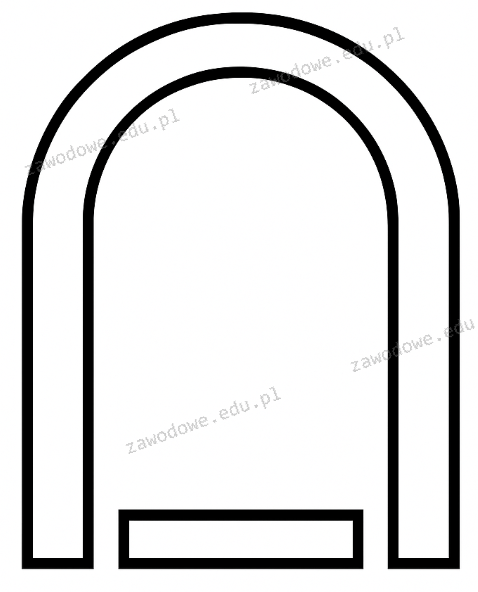

Na wychyłowym przyrządzie do pomiaru napięcia umieszczono symbol przedstawiony na rysunku. Jaki ustrój zastosowano w tym mierniku?
A. Elektrodynamiczny
B. Ferrodynamiczny
C. Elektromagnetyczny
D. Magnetoelektryczny
Odpowiedź "Magnetoelektryczny" jest poprawna, ponieważ symbol przedstawiony na rysunku odnosi się do ustroju magnetoelektrycznego, który jest kluczowym elementem w analogowych przyrządach pomiarowych. Mierniki magnetoelektryczne działają na zasadzie interakcji między polem magnetycznym wytworzonym przez magnes trwały a polem magnetycznym generowanym przez prąd przepływający przez cewkę. W wyniku tego zjawiska, cewka ruchoma przemieszcza się, co powoduje wychylenie wskazówki na skali pomiarowej. Tego rodzaju urządzenia są szeroko stosowane w laboratoriach oraz w przemyśle, ponieważ zapewniają wysoką dokładność pomiarów napięcia. Standardy ISO oraz normy IEC definiują wymagania dotyczące projektowania i kalibracji tych urządzeń, co gwarantuje ich niezawodność i precyzyjność w różnych warunkach pracy. Znajomość zasad działania ustrojów magnetoelektrycznych jest niezbędna dla inżynierów i techników zajmujących się pomiarami elektrycznymi.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Na podstawie danych zamieszczonych w tabeli określ, w którym przypadku całkowity koszt wykonania zasilacza jest najniższy, jeśli koszt brutto roboczogodziny wynosi 10 zł?
| Koszt materiałów brutto | Czas pracy | |
|---|---|---|
| A. | 10 zł | 3,0 h |
| B. | 20 zł | 2,5 h |
| C. | 15 zł | 2,0 h |
| D. | 25 zł | 1,5 h |
A. D.
B. B.
C. C.
D. A.
Wybór innej opcji może wynikać z błędnego zrozumienia mechanizmu obliczania całkowitych kosztów produkcji. Odpowiedzi A, B i D sugerują różne kombinacje kosztów materiałów oraz godzin pracy, które prowadzą do wyższych całkowitych wydatków. Na przykład, przyjmując opcję A, można zauważyć, że koszt materiałów jest wyższy, a czas pracy mniejszy, co może wprowadzać w błąd, sugerując, że niższy czas pracy zrekompensuje większe wydatki na materiały. Takie myślenie nie uwzględnia całkowitego obrazu kosztów, który powinien obejmować zarówno wydatki na materiały, jak i koszty robocizny. Typowym błędem jest także ignorowanie wpływu dłuższego czasu pracy na koszty całkowite w kontekście opłacalności projektu. Zrozumienie, że całkowity koszt jest sumą różnych elementów, jest kluczowe dla podjęcia właściwej decyzji. Dodatkowo w praktyce naukowej i inżynieryjnej, zawsze warto stosować analizy kosztów, aby podejmować świadome decyzje. Właściwa interpretacja tabel danych i umiejętność szybkiego przeliczenia kosztów mogą znacząco wpłynąć na sukces projektu, co ilustruje znaczenie dokładnych kalkulacji i analizy ekonomicznej w każdym procesie produkcyjnym.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
Zasady zabraniają przeprowadzania prac serwisowych na instalacjach antenowych w warunkach
A. niskiej temperatury
B. wietrznej pogody
C. ograniczonej widoczności
D. wyładowań atmosferycznych
Prace serwisowe instalacji antenowych w warunkach wyładowań atmosferycznych są zabronione, ponieważ stanowią one poważne ryzyko dla bezpieczeństwa pracowników oraz integralności systemu. Wyładowania atmosferyczne mogą prowadzić do uszkodzeń sprzętu, a także zagrażać życiu ludzi pracujących na wysokości, gdzie instalacje antenowe są często montowane. Standardy BHP oraz przepisy dotyczące prac na wysokości jednoznacznie wskazują, że prace te powinny być wykonywane w warunkach minimalizujących ryzyko, a wyładowania atmosferyczne są jednym z najpoważniejszych zagrożeń. Na przykład, w przypadku burzy, potencjalne uderzenie pioruna może nie tylko uszkodzić sprzęt, ale także spalić instalację elektryczną, co może prowadzić do pożaru. Pracownicy powinni być w pełni świadomi tych zagrożeń i przestrzegać zasad bezpieczeństwa, takich jak monitorowanie prognoz pogody, aby unikać pracy w takich warunkach. Zastosowanie odpowiednich praktyk, takich jak planowanie prac serwisowych w czasie stabilnej pogody, jest kluczowe dla zapewnienia bezpieczeństwa.
Pytanie 38
Aby zweryfikować ciągłość instalacji, należy użyć
A. amperomierza
B. watmierz
C. omomierza
D. woltomierza
Omomierz to urządzenie pomiarowe, które jest kluczowe w procesie sprawdzania ciągłości instalacji elektrycznej. Jego głównym zadaniem jest pomiar rezystancji elektrycznej, co pozwala na ocenę, czy dany przewód lub obwód są poprawnie połączone i czy nie mają przerw. W praktyce, omomierz jest używany do weryfikacji ciągłości połączeń uziemiających, a także do testowania przewodów w instalacjach elektrycznych przed ich uruchomieniem. Zgodnie z normą PN-EN 61557, pomiar rezystancji izolacji oraz ciągłości przewodów jest niezbędnym krokiem w procesie odbioru instalacji elektrycznych. Użycie omomierza pozwala na wykrycie potencjalnych problemów, które mogłyby prowadzić do awarii systemów elektrycznych lub stanowić zagrożenie dla bezpieczeństwa. Dobrą praktyką jest przeprowadzanie takich pomiarów regularnie, szczególnie w instalacjach narażonych na czynniki atmosferyczne lub mechaniczne uszkodzenia. Rezultaty pomiarów powinny być dokumentowane w celu zapewnienia zgodności z obowiązującymi normami i przepisami.
Pytanie 39
Tłumienność wynosząca 1 dB/km wskazuje, że na odcinku światłowodu o długości 10 km dochodzi do rozproszenia
A. 10% wartości mocy sygnału przychodzącego
B. 90% wartości mocy sygnału przychodzącego
C. 20% wartości mocy sygnału przychodzącego
D. 80% wartości mocy sygnału przychodzącego
Tłumienność światłowodu wynosząca 1 dB/km oznacza, że na każdy kilometr sygnał traci 1 dB mocy. Czyli jak mamy odcinek 10 km, to całkowite tłumienie wynosi 10 dB. Można to zobaczyć w wzorze: P_out = P_in * 10^(-L/10), gdzie L to tłumienie w dB, a P_in to moc sygnału na początku. Jak L wynosi 10 dB, to P_out wychodzi tak: P_out = P_in * 10^(-10/10) = P_in * 0.1. Ostatecznie oznacza to, że 10% mocy sygnału przechodzi na końcu, co sugeruje, że 90% mocy ucieka. Ta wiedza jest naprawdę przydatna, jak się projektuje systemy komunikacji optycznej, bo musimy ogarniać, jak najmniej stracić na jakości sygnału. Na przykład, w sieciach telekomunikacyjnych inżynierowie muszą planować długości odcinków światłowodów i ich tłumienność, żeby wszystko działało jak najlepiej.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
