| Dopuszczalne odchyłki montażowe belek stalowych (fragment) | |
|---|---|
| Rodzaj odchyłki (opis) | Odchyłka dopuszczalna |
| Położenie połączenia belki ze słupem | ± 5 mm |
| Poziom belki w połączeniu belki ze słupem | ± 10 mm |
| Różnica poziomów na przeciwległych końcach belki o długości L (mm) | mniejsza wartość z: L/500 lub 10 mm |
| Odległość pomiędzy sąsiednimi belkami | ± 10 mm |
| Dopuszczalne odchyłki montażowe elementów budowli przemysłowych (fragment) | ||
|---|---|---|
| Rodzaj elementu | Rodzaj odchyłki | Dopuszczalna odchyłka |
| wiązary kratowe, dźwigary, belki, rygle | przesunięcie poziome podpór | ±15 mm |
| przesunięcie pionowe podpór | ±20 mm | |
| wychylenie z pionu pasa górnego w środku rozpiętości | 1:250 wysokości | |
| ugięcie pasa dolnego w środku rozpiętości | 1:500 rozpiętości | |
| przesunięcie wzajemne dwóch sąsiednich dźwigarów | ±15 mm | |

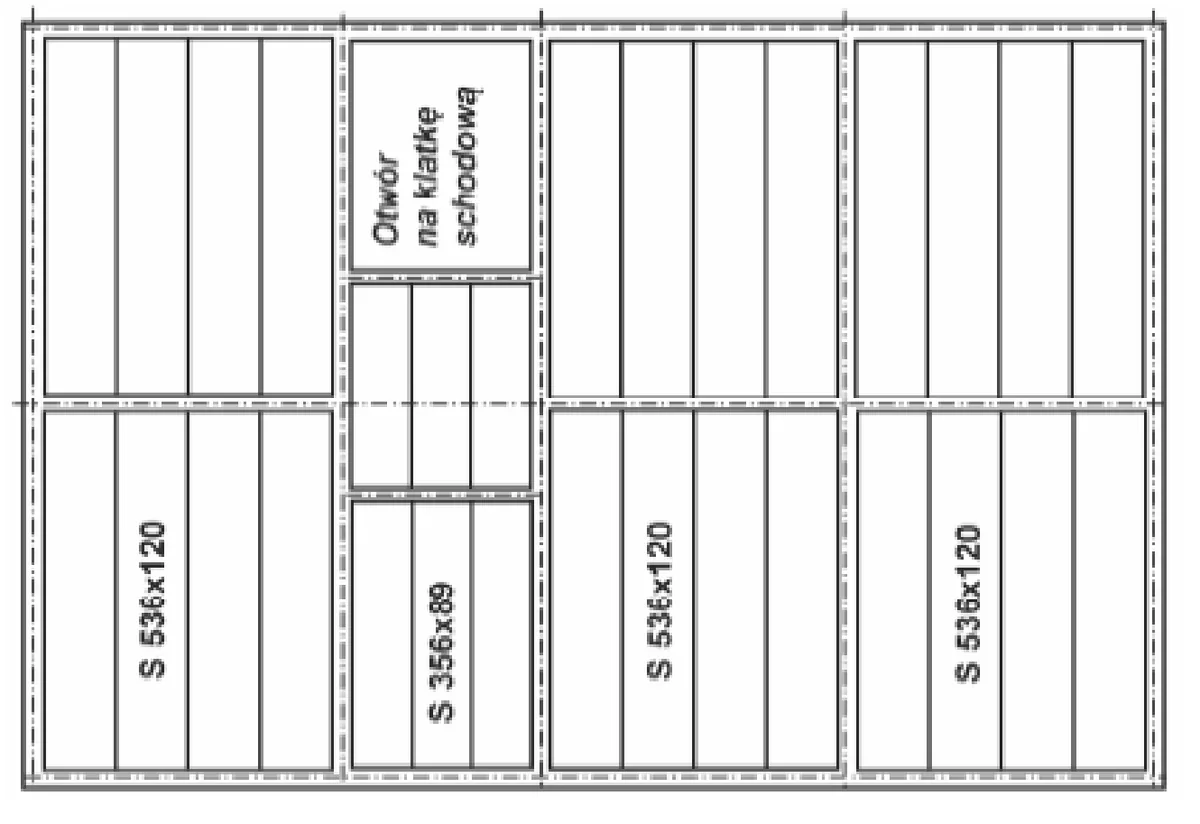

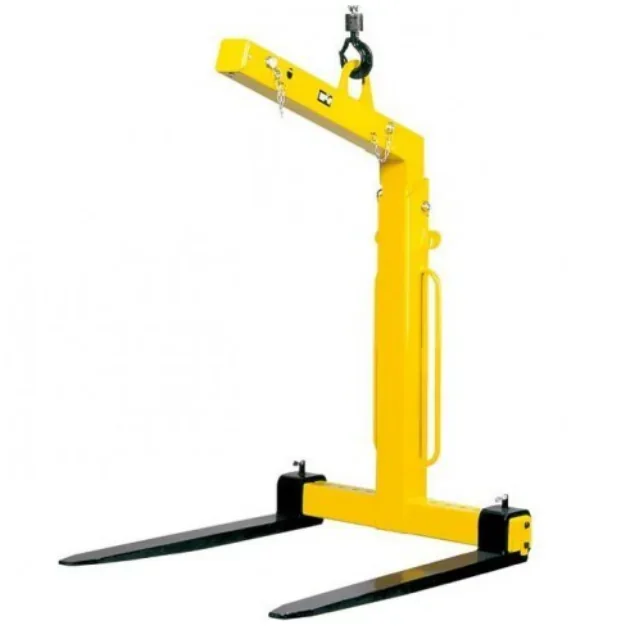

| płyty przekryć | przesunięcie w pionie płyt | ±10 mm |
| odchylenie od poziomu położenia | 1:1000 rozpiętości | |
| różnica w grubości spoin poziomych | ±5 mm | |
| Szczegółowa Specyfikacja Techniczna (fragment) | |
|---|---|
| Montaż rusztowań: − rozstaw podłużny ram pionowych nie powinien być większy niż 2,5 m, − wysokość powtarzalnej kondygnacji nie powinna być mniejsza niż 2,5 m licząc od wierzchu pomostu jednej kondygnacji do wierzchu pomostu kondygnacji następnej, − szerokość pomostu roboczego nie powinna być mniejsza niż 0,7 m, − odchylenie od pionu ram w poziomie kondygnacji nie powinno być większe niż 10 mm. |
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d o luz Δ: | ||
| ■ | Δ = 1 mm dla d ≤14 mm do=d+1 mm | |
| ■ | Δ = 2 mm dla d ∈16 ÷24 mm do=d+2 mm | |
| ■ | Δ = 3 mm dla d ∈27÷ 44 mm do=d+3 mm | |
| Masa wiązara kratowego rozpiętości 15 m: 450 kg Masa jednej płatwi (IPE 140) dł.18 m: 300 kg Masa całkowita stężeń połaciowych: 100 kg |
| Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) | |
|---|---|
| Średnica otworu do powinna być większa od średnicy trzpienia śruby d: | |
| dla d ≤ 14 mm | do = d+1 mm |
| dla 16 ≤ d ≤ 24 mm | do= d+2 mm |
| dla 27 ≤ d ≤ 44 mm | do= d+3 mm |
