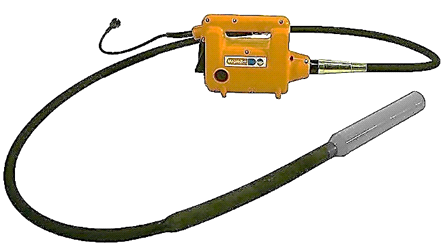

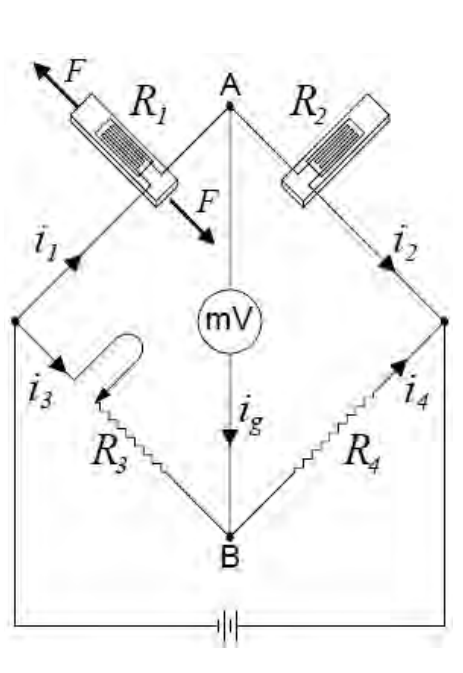

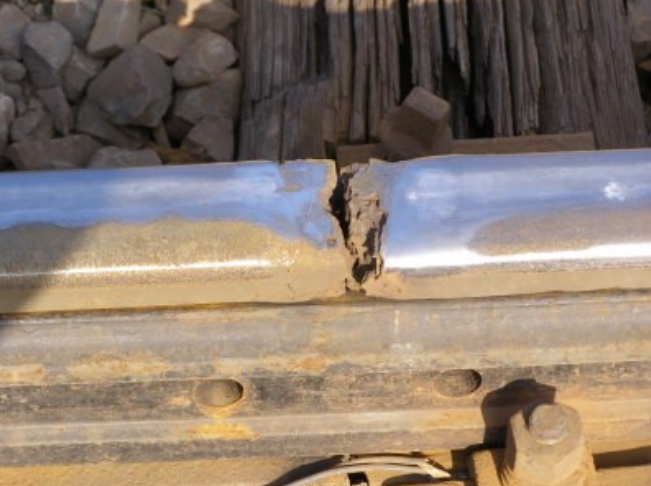

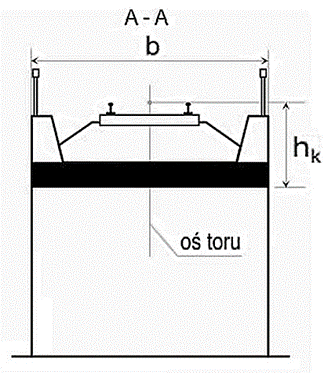

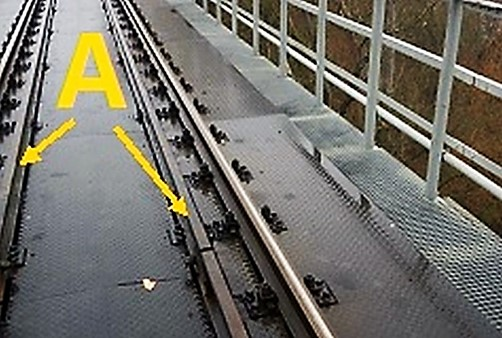

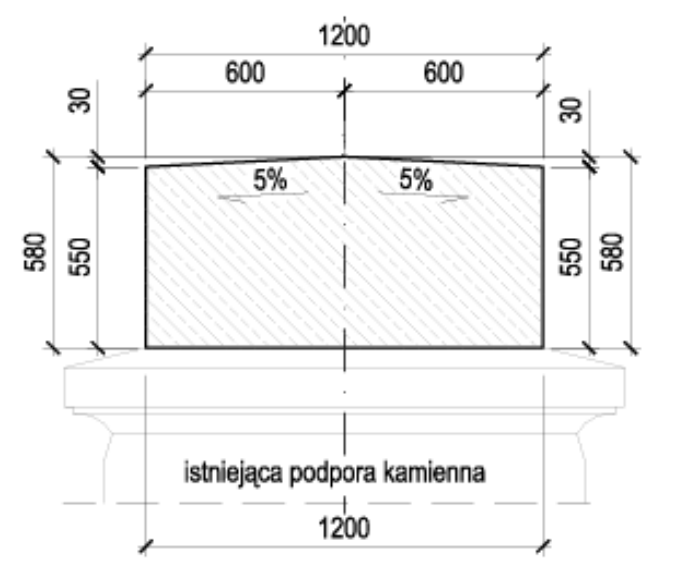

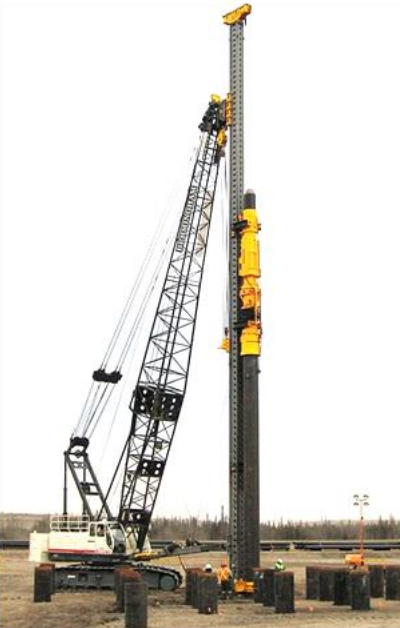

| Orientacyjne wartości współczynników spulchnienia i zagęszczenia gruntów | ||||
|---|---|---|---|---|
| Grunt | Wartości współczynników | |||
| rodzaj | stan | Zagęszczenia w stanie rodzimym | spulchnienia | zagęszczenia |
| piasek | rodzimy | 1,00 | 1,11 | 0,95 |
| spulchniony | 0,90 | 1,00 | 0,86 | |
| zagęszczony | 1,05 | 1,17 | 1,00 | |
| glina | rodzimy | 1,00 | 1,43 | 0,90 |
| spulchniony | 0,74 | 1,00 | 0,63 | |
| zagęszczony | 1,11 | 1,59 | 1,00 | |
| grunt kamienisty | rodzimy | 1,00 | 1,66 | - |
| spulchniony | 0,70 | 1,00 | - | |
| Tabela 8. Sprawdzenie robót pomiarowych* | ||||
|---|---|---|---|---|
| Uwaga: Zaleca się objęcie pomiarami sprawdzającymi również innych punktów charakterystycznych (wg umowy) | ||||
| Lp. | Wyszczególnienie | Sposób kontroli | Odchyłki dopuszczalne | Uwagi |
| 1 | 2 | 3 | 4 | 5 |
| 1. | Położenie osi podtorza (osłona budowlano-montażowa) | Pomiar na wszystkich załamaniach pionowych i poziomych oraz co 100 m na prostych | w planie ±10 cm w profilu ±1 cm | |
| 2. | Położenie roboczych punktów wysokościowych | Niwelatorеm na całej długości odcinka co ok. 200 m (sieć kwadratów) i obok każdego obiektu inżynierskiego | ±5 cm | Repery powinny być zabezpieczone przed zniszczeniem w czasie robót i oznaczone trwałą farbą |
| 3. | Wyznaczenie obiektów (w tym również odwodnień) | Niwelatorеm i taśmą na każdym obiekcie | w planie ±10 cm w profilu ±1 cm | |
| 4. | Wyznaczenie nasypów i przekopów | Taśmą i szablonem z poziomnicą, co najmniej w 10 miejscach na każdym kilometrze, w miejscach zmian konstrukcyjnych, w miejscach budzących wątpliwości | ±10 cm | Krawędzie podstaw nasypów i przypór oraz zewnętrzne krawędzie przekopów powinny być oznaczone w sposób trwały palikami rozstawionymi max. 50 m |
| *Instrukcja kolejowa Id-3 | ||||
