Question 1

ELM.06 Pytanie 1

Eksploatacja i programowanie …

Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda

Answer

A. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona

B. pomiaru bezpośredniego omomierzem cyfrowym

C. pośrednia przy użyciu woltomierza oraz amperomierza

D. pomiaru bezpośredniego omomierzem analogowym

Question 2

ELM.06 Pytanie 2

Eksploatacja i programowanie …

Jakiego typu wyjście powinien mieć sterownik PLC, aby w systemie sterowania wykorzystującym ten sterownik możliwa była modulacja szerokości impulsu – PWM?

Answer

A. Analogowe napięciowe

Question 3

ELM.06 Pytanie 3

Eksploatacja i programowanie …

Która z poniższych zasad dotyczących rysowania schematów elektrycznych jest fałszywa?

Answer

A. Symbole zabezpieczeń przedstawia się w stanie spoczynku (podstawowym)

B. Symbole łączników rysuje się w momencie ich działania

C. Schematy tworzy się w stanie podstawowym (bezprądowym)

D. Cewka oraz styki przekaźnika posiadają identyczne oznaczenia

Question 4

ELM.06 Pytanie 4

Eksploatacja i programowanie …

Które polecenie umożliwi przeniesienie programu z komputera do sterownika PLC?

A. Write

B. Upload

C. Erase Memory

D. Download

Answer

A. zwiększyć amplitudę sygnału kontrolującego

B. zmniejszyć szerokość histerezy

C. zmniejszyć wartość sygnału ustawiającego

D. powiększyć szerokość histerezy

Answer

A. przerwa w obwodzie zasilającym gniazdo wtyczkowe

B. luźne zaciski gniazda lub poluzowane kable zasilające

C. zwarcie w urządzeniu

D. zwarcie w instalacji zasilającej gniazdo wtyczkowe

Answer

A. wyciek w systemie hydraulicznym

B. zbyt niską lepkość oleju

C. zapowietrzenie czynnika roboczego

D. zbyt wysoką lepkość oleju

Answer

A. Zwiększanie napięcia w układzie

B. Przełączanie obwodów elektrycznych

C. Stabilizacja prądu

D. Ochrona przed przepięciami

Answer

A. Zawór nastawny podwójnego sygnału

Answer

A. posiadać będzie najwyższy stopień ochrony przed pyłem.

Answer

A. Silnik pneumatyczny

Answer

A. zabezpieczyć je przed uruchomieniem i sprawdzić, czy nie ma napięcia

B. uziemić silnik oraz uziemić sterownik przy użyciu urządzenia do uziemiania

C. zabezpieczyć je przed uruchomieniem oraz zewrzeć obudowę silnika z uziemieniem

D. sprawdzić, czy nie ma napięcia i zewrzeć złącza silnika

Answer

A. Obcowzbudnym

Answer

A. pompy hydraulicznej

Answer

A. Termistora

Answer

A. dowolnej wartości rezystancji wewnętrznej, ponieważ nie wpływa ona na uzyskany wynik

Answer

A. oczyścić komutator i wypolerować papierem ściernym

Answer

A. 1,1 mV/bit

Answer

A. sprawdzenie stanu przewodów

B. zmierzenie natężenia prądu w obciążeniu pompy

C. oczyszczenie filtra oleju w układzie

D. wymianę rozdzielacza

Answer

A. JM12L – Y4PH

Answer

A. Czujnik płomienia.

Answer

A. odpowiednią wartość napięcia zasilającego czujnik

B. odpowiednią polaryzację napięcia zasilającego czujnik

C. kompensację zmian temperatury odniesienia

D. kompensację zmian temperatury, która jest mierzona

Answer

A. Niewzbudzonym

Answer

A. Modernizować urządzenia

B. Weryfikować stan osłon urządzenia

C. Konfigurować parametrów urządzenia

D. Uruchamiać programu sterującego

Answer

A. Tensometr

Answer

A. przeglądu technicznego w trakcie przestoju

B. planowych napraw bieżących bez rozkładania całej maszyny

C. planowych napraw średnich realizowanych po demontażu całej maszyny

D. ogólnego remontu maszyny

Answer

A. zmniejszyć wartość sygnału zadawania

B. zmniejszyć zakres histerezy

C. zwiększyć wartość sygnału regulacyjnego

D. zwiększyć zakres histerezy

Answer

A. naprężenie

Answer

A. Systemowej

Answer

A. Magnetyczne

Answer

A. naprężeń liniowych

Answer

A. Uzupełniając smar w łożysku

B. Smarując łożysko olejem

C. Wymieniając łożysko

D. Zamieniając osłony łożyska

Answer

A. Opracowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping

Answer

A. omomierz

Answer

A. Silniki indukcyjne klatkowe

B. Silniki liniowe

C. Silniki indukcyjne synchroniczne

D. Silniki krokowe

Answer

A. zwiększenie ciśnienia powietrza

B. zmniejszenie ciśnienia powietrza

C. nasycenie powietrza parą wodną

D. osuszenie powietrza

Question 5

ELM.06 Pytanie 5

Eksploatacja i programowanie …

Obserwując zarejestrowany przebieg wartości regulowanej w systemie regulacji dwustanowej, dostrzeżono zbyt silne oscylacje wokół wartości docelowej. W celu zredukowania amplitudy tych oscylacji, należy w regulatorze cyfrowym

Question 6

ELM.06 Pytanie 6

Eksploatacja i programowanie …

Obniżenie błędu statycznego, skrócenie czasu odpowiedzi, pogorszenie jakości regulacji przy niższych częstotliwościach, wzmocnienie szumów z przetwornika pomiarowego charakteryzuje działanie regulatora

A. PID

B. P

C. I

D. PD

Question 7

ELM.06 Pytanie 7

Eksploatacja i programowanie …

Jakiego symbolu należy użyć, pisząc program dla sterownika PLC, gdy chcemy odwołać się do 8-bitowej komórki pamięci wewnętrznej klasy M?

A. MD0

B. MB0

C. MV0

D. M0.0

Question 8

ELM.06 Pytanie 8

Eksploatacja i programowanie …

Podczas korzystania z urządzenia podłączonego do sieci jednofazowej 230 V z odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy zauważono, że wtyczka oraz gniazdo są mocno rozgrzane. Najbardziej prawdopodobnym powodem tego zjawiska jest

Question 9

ELM.06 Pytanie 9

Eksploatacja i programowanie …

Przyczyny szarpania oraz niestabilności w działaniu hydraulicznych systemów napędowych mogą obejmować

Question 10

ELM.06 Pytanie 10

Eksploatacja i programowanie …

Jaka jest podstawowa funkcja przekaźnika w układach elektrycznych?

Question 11

ELM.06 Pytanie 11

Eksploatacja i programowanie …

Jaki typ zaworu powinno się użyć w układzie pneumatycznym, aby zachować ciśnienie na określonym poziomie?

Question 12

ELM.06 Pytanie 12

Eksploatacja i programowanie …

Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że

Stopnie ochrony IP zgodnie z normą PN-EN 60529
Oznaczenie Ochrona przed wnikaniem do urządzenia Oznaczenie Ochrona przed wodą
IP 0X brak ochrony IP X0 brak ochrony
IP 1X obcych ciał stałych
o średnicy > 50 mm IP X1 kapiąca
IP 2X obcych ciał stałych
o średnicy > 12,5 mm IP X2 kapiąca – odchylenie obudowy
urządzenia do 15°
IP 3X obcych ciał stałych
o średnicy > 2,5 mm IP X3 opryskiwaną pod kątem
odchylonym max. 60° od
pionowego
IP 4X obcych ciał stałych
o średnicy > 1 mm IP X4 rozpryskiwaną ze wszystkich
kierunków
IP 5X pyłu w zakresie
nieszkodliwym dla
urządzenia IP X5 laną strumieniem
IP 6X pyłu w pełnym zakresie IP X6 laną mocnym strumieniem
-------- -------- IP X7 przy zanurzeniu krótkotrwałym
IP X8 przy zanurzeniu ciągłym

Question 13

ELM.06 Pytanie 13

Eksploatacja i programowanie …

W jaki sposób powinno się zdefiniować dane w programach sterowników PLC, które mają postać sekwencji znaków lub cyfr, przy czym cyfry traktowane są jedynie jako znaki (bez przypisanej wartości)?

A. BYTE

B. STRING

C. WORD

D. USINT

Question 14

ELM.06 Pytanie 14

Eksploatacja i programowanie …

Jakie urządzenie napędowe ma następujące parametry: średnica tłoka – 42 mm, średnica tłoczyska – 32 mm, skok tłoka – 150 mm, ciśnienie nominalne – 24 MPa, maksymalna prędkość tłoka – 10 m/s, częstotliwość pracy – 10 Hz?

Question 15

ELM.06 Pytanie 15

Eksploatacja i programowanie …

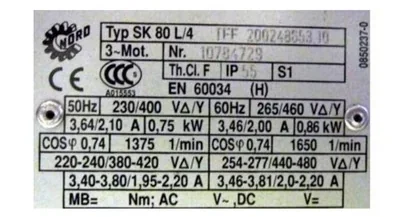

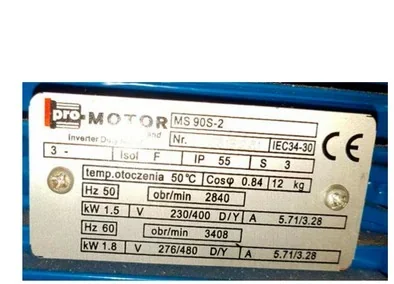

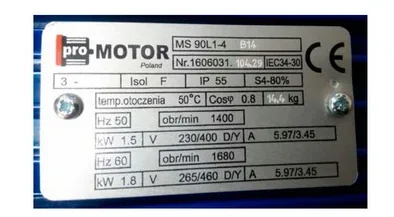

W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.

Question 16

ELM.06 Pytanie 16

Eksploatacja i programowanie …

W jakim silniku uzwojenie stojana jest połączone w sposób równoległy z uzwojeniem wirnika?

Question 17

ELM.06 Pytanie 17

Eksploatacja i programowanie …

Właściwości takie jak moc silnika, liczba cylindrów, stopień sprężania, pojemność zbiornika, efektywność oraz ciśnienie są typowe dla

Question 18

ELM.06 Pytanie 18

Eksploatacja i programowanie …

Jakiego czujnika należy używać do obserwacji temperatury uzwojeń silnika elektrycznego?

Question 19

ELM.06 Pytanie 19

Eksploatacja i programowanie …

Do precyzyjnego pomiaru natężenia prądu elektrycznego w układach mechatronicznych zaleca się wykorzystanie amperomierza o

Question 20

ELM.06 Pytanie 20

Eksploatacja i programowanie …

Podczas eksploatacji silnika prądu stałego zauważono iskrzenie szczotek spowodowane zanieczyszczeniem komutatora. Aby pozbyć się tej awarii, należy wyłączyć silnik, a potem

Question 21

ELM.06 Pytanie 21

Eksploatacja i programowanie …

Jaką rozdzielczość ma przetwornik A/C o 10-bitowej głębokości w sterowniku PLC, gdy zakres pomiarowy wynosi 0÷10 V?

Question 22

ELM.06 Pytanie 22

Eksploatacja i programowanie …

Przegląd instalacji hydraulicznej urządzenia mechatronicznego obejmuje

Question 23

ELM.06 Pytanie 23

Eksploatacja i programowanie …

Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor spełniający wytyczne do doboru czujnika.

Nota katalogowa czujników indukcyjnych
Model JM12L – F2NH JM12L – F2PH JM12L – Y4NH JM12L – Y4PH
Typ NPN, NO/NC PNP, NO/NC NPN, NO/NC PNP, NO
Napięcie zasilania 10÷30 V DC 10÷30 V AC 10÷30 V DC 10÷30 V DC
Pobór prądu 100 mA 200 mA 300 mA 200 mA
Robocza strefa działania 2 mm 2 mm 4 mm 4 mm
Wymiary M12 / 60 mm M12 / 60 mm M12 / 59,5 mm M18 / 60,5 mm
Sposób podłączenia kabel kabel kabel kabel
Czoło zabudowane zabudowane odkryte odkryte

Wytyczne do doboru czujnika:
pobór prądu – nie większy niż 250 mA,
średnica obudowy czujnika – 12 mm,
po aktywowaniu czujnika jego wyjście powinno zostać zwarte do potencjału dodatniego zasilania.

Question 24

ELM.06 Pytanie 24

Eksploatacja i programowanie …

Na podstawie fragmentu instrukcji serwisowej agregatu grzewczego, określ, który z jego elementów uległ uszkodzeniu, jeśli na panelu operatorskimpojawił się numer kodu błędu F06?

Kod błędu Opis usterki
F00 Błąd modułu sterującego (kasety).
F01 Brak startu (po dwóch próbach).
F02 Błąd płomienia (co najmniej 3-krotny).
F04 Przedwczesne pojawienie się płomienia.
F05 Przerwa bądź zwarcie obwodu czujnika płomienia.
F06 Przerwa bądź zwarcie obwodu czujnika temperatury.
F07 Przerwa bądź zwarcie obwodu pompy paliwa.
F08 Przerwa bądź zwarcie lub przeciążenie, blokada silnika wentylatora dmuchawy.
F09 Przerwa bądź zwarcie obwodu kotka żarowego.
F10 Przegrzanie agregatu.
F11 Przerwa bądź zwarcie obwodu czujnika przegrzania.

Question 25

ELM.06 Pytanie 25

Eksploatacja i programowanie …

Aby otrzymać poprawny wynik pomiaru temperatury przy użyciu czujnika termoelektrycznego, należy zagwarantować

Question 26

ELM.06 Pytanie 26

Eksploatacja i programowanie …

W jakiej postaci należy przedstawiać w schematach układów sterowania styki przekaźników i styczników?

Question 27

ELM.06 Pytanie 27

Eksploatacja i programowanie …

Jakiej z wymienionych aktywności nie powinien wykonywać operator pras hydraulicznych sterowanych przez sterownik PLC?

Question 28

ELM.06 Pytanie 28

Eksploatacja i programowanie …

Jakiego czujnika powinno się użyć w systemie pomiarowym do określenia naprężeń mechanicznych?

Question 29

ELM.06 Pytanie 29

Eksploatacja i programowanie …

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

Question 30

ELM.06 Pytanie 30

Eksploatacja i programowanie …

W systemie regulacji dwustanowej zauważono zbyt częste wahania wokół wartości docelowej. W celu redukcji częstotliwości tych wahań, konieczne jest w regulatorze cyfrowym

Question 31

ELM.06 Pytanie 31

Eksploatacja i programowanie …

W urządzeniu mechatronicznym zastosowano pasek zębaty jako mechanizm przenoszenia napędu. W trakcie regularnej inspekcji tego paska należy przede wszystkim ocenić stopień jego zużycia oraz

Question 32

ELM.06 Pytanie 32

Eksploatacja i programowanie …

Do którego segmentu pamięci w sterowniku PLC podczas wykonywania programu są generowane odniesienia do sprawdzania stanów fizycznych wejść urządzenia?

Question 33

ELM.06 Pytanie 33

Eksploatacja i programowanie …

Jakie czujniki mogą dostarczać dane do sterownika PLC o poziomie cieczy nieprzewodzącej w zbiorniku mechatronicznym działającym jako niezależny system napełniania i dozowania?

Question 34

ELM.06 Pytanie 34

Eksploatacja i programowanie …

Jakie parametry mierzy prądnica tachometryczna?

Question 35

ELM.06 Pytanie 35

Eksploatacja i programowanie …

Zauważono, że silnik indukcyjny pracuje z nadmiernym hałasem, a źródło dźwięku znajduje się w łożysku tocznym. Jak można rozwiązać ten problem?

Question 36

ELM.06 Pytanie 36

Eksploatacja i programowanie …

Której z poniższych czynności projektowych nie można zrealizować w oprogramowaniu CAM?

Question 37

ELM.06 Pytanie 37

Eksploatacja i programowanie …

Jakie urządzenie stosuje się do pomiaru rezystancji izolacji w systemach mechatronicznych?

Question 38

ELM.06 Pytanie 38

Eksploatacja i programowanie …

Jakiego elementu elektronicznego należy użyć do ograniczenia przepięć na cewce stycznika z napięciem stałym, który jest podłączony do wyjścia tranzystorowego sterownika PLC?

A. Diak

B. Tranzystor

C. Diodę

D. Triak

Question 39

ELM.06 Pytanie 39

Eksploatacja i programowanie …

Jakie typy silników są wykorzystywane w drukarkach atramentowych do ruchu głowicy?

Question 40

ELM.06 Pytanie 40

Eksploatacja i programowanie …

Filtrowanie pytań

Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda

Jakiego typu wyjście powinien mieć sterownik PLC, aby w systemie sterowania wykorzystującym ten sterownik możliwa była modulacja szerokości impulsu – PWM?

Która z poniższych zasad dotyczących rysowania schematów elektrycznych jest fałszywa?

Które polecenie umożliwi przeniesienie programu z komputera do sterownika PLC?

Obserwując zarejestrowany przebieg wartości regulowanej w systemie regulacji dwustanowej, dostrzeżono zbyt silne oscylacje wokół wartości docelowej. W celu zredukowania amplitudy tych oscylacji, należy w regulatorze cyfrowym

Obniżenie błędu statycznego, skrócenie czasu odpowiedzi, pogorszenie jakości regulacji przy niższych częstotliwościach, wzmocnienie szumów z przetwornika pomiarowego charakteryzuje działanie regulatora

Jakiego symbolu należy użyć, pisząc program dla sterownika PLC, gdy chcemy odwołać się do 8-bitowej komórki pamięci wewnętrznej klasy M?

Podczas korzystania z urządzenia podłączonego do sieci jednofazowej 230 V z odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy zauważono, że wtyczka oraz gniazdo są mocno rozgrzane. Najbardziej prawdopodobnym powodem tego zjawiska jest

Przyczyny szarpania oraz niestabilności w działaniu hydraulicznych systemów napędowych mogą obejmować

Jaka jest podstawowa funkcja przekaźnika w układach elektrycznych?

Jaki typ zaworu powinno się użyć w układzie pneumatycznym, aby zachować ciśnienie na określonym poziomie?

W jaki sposób powinno się zdefiniować dane w programach sterowników PLC, które mają postać sekwencji znaków lub cyfr, przy czym cyfry traktowane są jedynie jako znaki (bez przypisanej wartości)?

Jakie urządzenie napędowe ma następujące parametry: średnica tłoka – 42 mm, średnica tłoczyska – 32 mm, skok tłoka – 150 mm, ciśnienie nominalne – 24 MPa, maksymalna prędkość tłoka – 10 m/s, częstotliwość pracy – 10 Hz?

W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.

W jakim silniku uzwojenie stojana jest połączone w sposób równoległy z uzwojeniem wirnika?

Właściwości takie jak moc silnika, liczba cylindrów, stopień sprężania, pojemność zbiornika, efektywność oraz ciśnienie są typowe dla

Jakiego czujnika należy używać do obserwacji temperatury uzwojeń silnika elektrycznego?

Do precyzyjnego pomiaru natężenia prądu elektrycznego w układach mechatronicznych zaleca się wykorzystanie amperomierza o

Podczas eksploatacji silnika prądu stałego zauważono iskrzenie szczotek spowodowane zanieczyszczeniem komutatora. Aby pozbyć się tej awarii, należy wyłączyć silnik, a potem

Jaką rozdzielczość ma przetwornik A/C o 10-bitowej głębokości w sterowniku PLC, gdy zakres pomiarowy wynosi 0÷10 V?

Przegląd instalacji hydraulicznej urządzenia mechatronicznego obejmuje

Aby otrzymać poprawny wynik pomiaru temperatury przy użyciu czujnika termoelektrycznego, należy zagwarantować

W jakiej postaci należy przedstawiać w schematach układów sterowania styki przekaźników i styczników?

Jakiej z wymienionych aktywności nie powinien wykonywać operator pras hydraulicznych sterowanych przez sterownik PLC?

Jakiego czujnika powinno się użyć w systemie pomiarowym do określenia naprężeń mechanicznych?

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

W systemie regulacji dwustanowej zauważono zbyt częste wahania wokół wartości docelowej. W celu redukcji częstotliwości tych wahań, konieczne jest w regulatorze cyfrowym

W urządzeniu mechatronicznym zastosowano pasek zębaty jako mechanizm przenoszenia napędu. W trakcie regularnej inspekcji tego paska należy przede wszystkim ocenić stopień jego zużycia oraz

Do którego segmentu pamięci w sterowniku PLC podczas wykonywania programu są generowane odniesienia do sprawdzania stanów fizycznych wejść urządzenia?

Jakie czujniki mogą dostarczać dane do sterownika PLC o poziomie cieczy nieprzewodzącej w zbiorniku mechatronicznym działającym jako niezależny system napełniania i dozowania?

Jakie parametry mierzy prądnica tachometryczna?

Zauważono, że silnik indukcyjny pracuje z nadmiernym hałasem, a źródło dźwięku znajduje się w łożysku tocznym. Jak można rozwiązać ten problem?

Której z poniższych czynności projektowych nie można zrealizować w oprogramowaniu CAM?

Jakie urządzenie stosuje się do pomiaru rezystancji izolacji w systemach mechatronicznych?

Jakiego elementu elektronicznego należy użyć do ograniczenia przepięć na cewce stycznika z napięciem stałym, który jest podłączony do wyjścia tranzystorowego sterownika PLC?

Jakie typy silników są wykorzystywane w drukarkach atramentowych do ruchu głowicy?

W systemie pneumatycznym schładzanie powietrza przy użyciu agregatu chłodniczego do ciśnieniowego punktu rosy +2°C ma na celu

Stopnie ochrony IP zgodnie z normą PN-EN 60529
Oznaczenie	Ochrona przed wnikaniem do urządzenia	Oznaczenie	Ochrona przed wodą
IP 0X	brak ochrony	IP X0	brak ochrony
IP 1X	obcych ciał stałych o średnicy > 50 mm	IP X1	kapiąca
IP 2X	obcych ciał stałych o średnicy > 12,5 mm	IP X2	kapiąca – odchylenie obudowy urządzenia do 15°
IP 3X	obcych ciał stałych o średnicy > 2,5 mm	IP X3	opryskiwaną pod kątem odchylonym max. 60° od pionowego
IP 4X	obcych ciał stałych o średnicy > 1 mm	IP X4	rozpryskiwaną ze wszystkich kierunków
IP 5X	pyłu w zakresie nieszkodliwym dla urządzenia	IP X5	laną strumieniem
IP 6X	pyłu w pełnym zakresie	IP X6	laną mocnym strumieniem
--------	--------	IP X7	przy zanurzeniu krótkotrwałym
		IP X8	przy zanurzeniu ciągłym

Nota katalogowa czujników indukcyjnych
Model	JM12L – F2NH	JM12L – F2PH	JM12L – Y4NH	JM12L – Y4PH
Typ	NPN, NO/NC	PNP, NO/NC	NPN, NO/NC	PNP, NO
Napięcie zasilania	10÷30 V DC	10÷30 V AC	10÷30 V DC	10÷30 V DC
Pobór prądu	100 mA	200 mA	300 mA	200 mA
Robocza strefa działania	2 mm	2 mm	4 mm	4 mm
Wymiary	M12 / 60 mm	M12 / 60 mm	M12 / 59,5 mm	M18 / 60,5 mm
Sposób podłączenia	kabel	kabel	kabel	kabel
Czoło	zabudowane	zabudowane	odkryte	odkryte

Kod błędu	Opis usterki
F00	Błąd modułu sterującego (kasety).
F01	Brak startu (po dwóch próbach).
F02	Błąd płomienia (co najmniej 3-krotny).
F04	Przedwczesne pojawienie się płomienia.
F05	Przerwa bądź zwarcie obwodu czujnika płomienia.
F06	Przerwa bądź zwarcie obwodu czujnika temperatury.
F07	Przerwa bądź zwarcie obwodu pompy paliwa.
F08	Przerwa bądź zwarcie lub przeciążenie, blokada silnika wentylatora dmuchawy.
F09	Przerwa bądź zwarcie obwodu kotka żarowego.
F10	Przegrzanie agregatu.
F11	Przerwa bądź zwarcie obwodu czujnika przegrzania.
