Question 1

ELM.06 Pytanie 1

Eksploatacja i programowanie …

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnikamocy w układach napędów elektrycznych, o danych znamionowychzamieszczonych w tabeli?

Ilość stopni regulacji 12
Regulacja współczynnika mocy 0,8 ind. – 0,8 pojem.
Napięcie zasilania i kontroli U_e 380...415V, 50/60Hz
Roboczy zakres działania U_e - 15% ... +10% U_e
Wejście pomiarowe prądu 5 A
Typ pomiaru napięcia i prądu RMS
Ilość wyjść przekaźnikowych 12
Maksymalny prąd załączenia 12 A

Answer

A. 230 V DC

Question 2

ELM.06 Pytanie 2

Eksploatacja i programowanie …

Aby umożliwić wymianę informacji między urządzeniami sieciowymi, niezbędne jest zaangażowanie wszystkich elementów w sieci komunikacyjnej o określonej topologii

Answer

A. gwiazdy

Question 3

ELM.06 Pytanie 3

Eksploatacja i programowanie …

Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że

Stopnie ochrony IP zgodnie z normą PN-EN 60529
Oznaczenie Ochrona przed wnikaniem do urządzenia Oznaczenie Ochrona przed wodą
IP 0X brak ochrony IP X0 brak ochrony
IP 1X obcych ciał stałych
o średnicy > 50 mm IP X1 kapiąca
IP 2X obcych ciał stałych
o średnicy > 12,5 mm IP X2 kapiąca – odchylenie obudowy
urządzenia do 15°
IP 3X obcych ciał stałych
o średnicy > 2,5 mm IP X3 opryskiwaną pod kątem
odchylonym max. 60° od
pionowego
IP 4X obcych ciał stałych
o średnicy > 1 mm IP X4 rozpryskiwaną ze wszystkich
kierunków
IP 5X pyłu w zakresie
nieszkodliwym dla
urządzenia IP X5 laną strumieniem
IP 6X pyłu w pełnym zakresie IP X6 laną mocnym strumieniem
-------- -------- IP X7 przy zanurzeniu krótkotrwałym
IP X8 przy zanurzeniu ciągłym

Answer

A. nie będzie chronione przed pyłem.

B. posiadać będzie najwyższy stopień ochrony przed pyłem.

C. posiadać będzie najwyższy stopień ochrony przed wodą.

D. nie będzie chronione przed wodą.

Question 4

ELM.06 Pytanie 4

Eksploatacja i programowanie …

Schemat połączeń układu hydraulicznego powinien być tworzony zgodnie z kierunkiem przepływu sygnału, czyli od dołu do góry. Z perspektywy elementów zasilających, wskaż właściwą sekwencję poszczególnych części układu hydraulicznego.

Answer

A. Zawory reagujące na sygnały obiektowe, zawory robocze, zawory sterujące, elementy wykonawcze

B. Zawory reagujące na sygnały obiektowe, zawory sterujące, elementy wykonawcze, zawory robocze

C. Zawory sterujące, zawory reagujące na sygnały obiektowe, zawory robocze, elementy wykonawcze

D. Zawory reagujące na sygnały obiektowe, zawory sterujące, zawory robocze, elementy wykonawcze

Question 5

ELM.06 Pytanie 5

Eksploatacja i programowanie …

Podczas serwisowania układów hydraulicznych, jakie działanie jest kluczowe?

Answer

A. Sprawdzenie jakości farby na urządzeniach

B. Usuwanie zanieczyszczeń z powierzchni zewnętrznych

C. Malowanie rurociągów

D. Sprawdzenie szczelności połączeń

Question 6

ELM.06 Pytanie 6

Eksploatacja i programowanie …

Jaką z podanych zależności logicznych należy uwzględnić w programie kontrolnym, aby można było każdorazowo sygnalizować aktywność tylko jednego z trzech czujników podłączonych do kolejnych wejść sterownika?

Answer

A. Alternatywę

Question 7

ELM.06 Pytanie 7

Eksploatacja i programowanie …

Podczas korzystania z wiertarki udarowej zaobserwowano przerwy w jej działaniu podczas przemieszczania w przestrzeni lub przy zmianie kierunku. Jak oceniasz stan techniczny tego narzędzia?

Answer

A. Wiertarka działa poprawnie, należy sprawdzić stan instalacji zasilającej

B. Wiertarka nie działa poprawnie, należy niezwłocznie zbadać stan jej przewodu zasilającego

C. Wiertarka działa poprawnie, należy jej używać jedynie w pozycji pionowej

D. Wiertarka nie działa poprawnie, należy niezwłocznie sprawdzić stan szczotek

Question 8

ELM.06 Pytanie 8

Eksploatacja i programowanie …

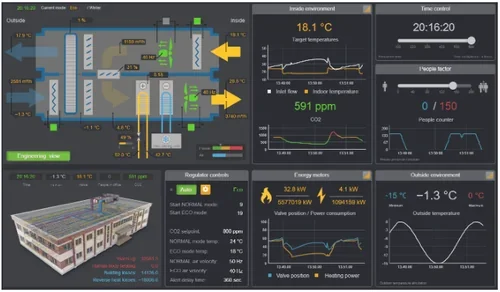

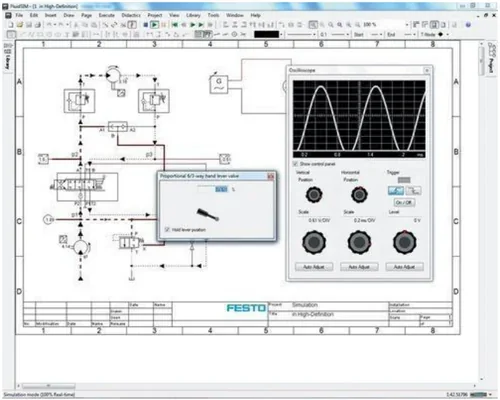

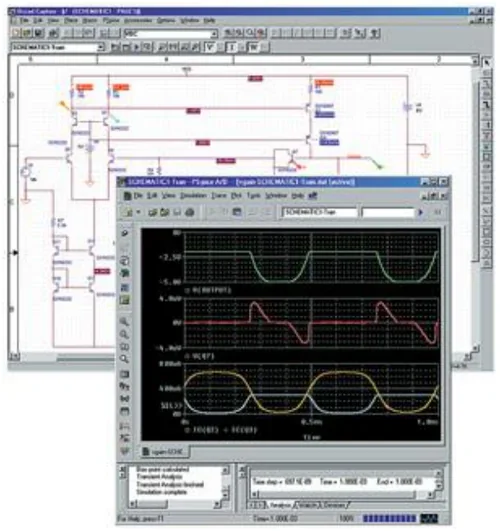

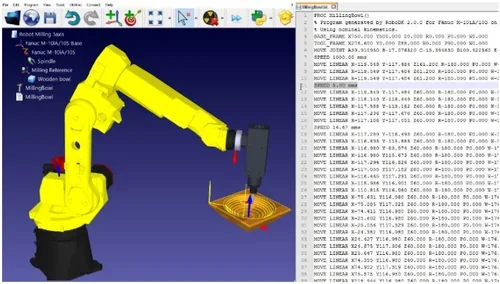

Jakiego rodzaju oprogramowanie należy zastosować do przedstawienia procesu produkcji?

A. CAD

B. SCADA

C. CAM

D. CAE

Answer

A. Dostarczają informacji o pozycji i prędkości napędu

B. Stanowią element wykonawczy serwonapędu

C. Chronią serwonapęd przed przeciążeniem

D. Informują o momencie generowanym przez napęd

Answer

A. Podczas inspekcji dozwolone jest zbliżanie się do nieosłoniętych wirujących elementów urządzenia

B. W trakcie inspekcji dopuszczalne jest, aby urządzenia elektryczne pozostały pod napięciem

C. Celem inspekcji jest identyfikacja nieprawidłowości w działaniu urządzenia

D. Inspekcje są dokonywane z wykorzystaniem zmysłów wzroku, słuchu i węchu

Answer

A. Maksymalnym ciśnieniu, które występuje w trakcie pracy

B. Mniejszym od maksymalnego ciśnienia, które występuje w trakcie pracy o 50%

C. Większym o 10% od ciśnienia roboczego

D. Ciśnieniu testowemu 6 bar

Answer

A. Nieprzewodzenia

Answer

A. przeglądu technicznego w trakcie przestoju

B. planowych napraw bieżących bez rozkładania całej maszyny

C. ogólnego remontu maszyny

D. planowych napraw średnich realizowanych po demontażu całej maszyny

Answer

A. smarownicy pneumatycznej

B. siłownika hydraulicznego

C. siłownika pneumatycznego

D. silnika hydraulicznego

Answer

A. Powtarzalność pozycjonowania

B. Maksymalna prędkość ruchu dla poszczególnych osi

C. Gramatura wtrysku

D. Liczba wrzecion

Answer

A. rezystancji izolacji cewki

B. rezystancji uzwojenia cewki

C. napięcia na zaciskach cewki

D. dobroci cewki

Answer

A. Otwórz okno w pomieszczeniu.

B. Zamknij drzwi do pomieszczenia.

C. Załącz przed rozpoczęciem czynności.

D. Odłącz przed rozpoczęciem czynności.

Answer

A. przemieszczeń kątowych

Answer

A. Klatkowy

Answer

A. W pomieszczeniach z dużym zakurzeniem

B. Na zewnątrz obiektów

C. W pomieszczeniach o niskich temperaturach

D. W pobliżu przewodów silnoprądowych

Answer

A. ultradźwiękowe

Answer

A. Silnik synchroniczny prądu przemiennego

B. Silnik klatkowy prądu przemiennego

C. Silnik szeregowy prądu stałego

D. Silnik skokowy z wirnikiem czynnym

Answer

A. luźne zaciski gniazda lub poluzowane kable zasilające

Answer

A. Miejsce i datę, a także czas realizacji prac konserwacyjnych

B. Miejsce i datę oraz kosztorys przeprowadzonej konserwacji

C. Kosztorys oraz opis przeprowadzonych działań, a także podpis osoby odpowiedzialnej za konserwację

D. Datę i opis wykonanych prac oraz podpis osoby odpowiedzialnej za konserwację

Answer

A. Manipulator

Answer

A. 230 V AC

Answer

A. Wzbudzonym

Answer

A. W opisach zmiennych.

B. W symbolach kroków.

C. W oznaczeniach tranzycji.

D. W kwalifikatorach działania.

Answer

A. Silniki indukcyjne synchroniczne

Answer

A. Ochrona przed przepięciami

B. Przełączanie obwodów elektrycznych

C. Stabilizacja prądu

D. Zwiększanie napięcia w układzie

Answer

A. Podczas montażu konieczne jest zapewnienie czystości, aby do instalowanego systemu nie dostały się zanieczyszczenia

B. Uszczelki oraz podkładki gumowe powinny być oczyszczone za pomocą rozpuszczalnika i wysuszone na świeżym powietrzu

C. Przed finalnym zamontowaniem wszystkie komponenty urządzeń hydraulicznych muszą być dokładnie oczyszczone

D. Wszystkie uszczelnienia powinny być bardzo starannie złożone

Answer

A. pomiaru bezpośredniego omomierzem analogowym

B. pomiaru bezpośredniego omomierzem cyfrowym

C. pośrednia przy użyciu woltomierza oraz amperomierza

D. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona

Question 9

ELM.06 Pytanie 9

Eksploatacja i programowanie …

Jaką rolę pełnią enkodery w serwonapędach AC?

Question 10

ELM.06 Pytanie 10

Eksploatacja i programowanie …

Które z poniższych stwierdzeń na temat przeprowadzania inspekcji urządzeń elektrycznych jest fałszywe?

Question 11

ELM.06 Pytanie 11

Eksploatacja i programowanie …

Jaki adres, przyznawany przez producenta w sieci, pozostaje stały w trakcie działania urządzenia i jednoznacznie je identyfikuje?

A. IP

B. MAC

C. TCP

D. OSI

Question 12

ELM.06 Pytanie 12

Eksploatacja i programowanie …

Jakie ciśnienie powinno być zastosowane do przeprowadzenia testu szczelności systemu hydraulicznego?

Question 13

ELM.06 Pytanie 13

Eksploatacja i programowanie …

Który z literowych identyfikatorów powinien być wykorzystany w poleceniu odnoszącym się do analogowych wyjść?

A. SM

B. AI

C. MW

D. AQ

Question 14

ELM.06 Pytanie 14

Eksploatacja i programowanie …

W jakiej postaci należy przedstawiać w schematach układów sterowania styki przekaźników i styczników?

Question 15

ELM.06 Pytanie 15

Eksploatacja i programowanie …

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

Question 16

ELM.06 Pytanie 16

Eksploatacja i programowanie …

Który z literowych symboli zastosowanych w programie do sterowania, według normy IEC 61131, reprezentuje fizyczne wyjście kontrolera PLC?

A. Q

B. I

C. S

D. R

Question 17

ELM.06 Pytanie 17

Eksploatacja i programowanie …

Parametry takie jak powierzchnia membrany, temperatura operacyjna, typ napędu, maksymalne ciśnienie, skok oraz precyzja położenia są charakterystyczne dla

Question 18

ELM.06 Pytanie 18

Eksploatacja i programowanie …

Który z parametrów nie odnosi się do frezarki CNC?

Question 19

ELM.06 Pytanie 19

Eksploatacja i programowanie …

Jaki symbol literowy jest używany w programie kontrolnym dla PLC, który spełnia normy IEC 61131, aby adresować jego fizyczne wyjścia?

A. Q

B. I

C. R

D. S

Question 20

ELM.06 Pytanie 20

Eksploatacja i programowanie …

Aby zweryfikować, czy w uzwojeniu cewki nie wystąpiła przerwa, należy przeprowadzić pomiar

Question 21

ELM.06 Pytanie 21

Eksploatacja i programowanie …

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

Question 22

ELM.06 Pytanie 22

Eksploatacja i programowanie …

Selsyn trygonometryczny (resolver) wykorzystywany w serwomechanizmach ma na celu pomiar

Question 23

ELM.06 Pytanie 23

Eksploatacja i programowanie …

Jakiego rodzaju silnik elektryczny powinno się wykorzystać do zasilania taśmociągu, jeśli dostępne jest tylko napięcie 400 V, 50 Hz?

Question 24

ELM.06 Pytanie 24

Eksploatacja i programowanie …

Gdzie nie mogą być umieszczone przewody sieci komunikacyjnych?

Question 25

ELM.06 Pytanie 25

Eksploatacja i programowanie …

Aby zmierzyć dystans robota mobilnego od przeszkód, można zastosować m.in. czujniki

Question 26

ELM.06 Pytanie 26

Eksploatacja i programowanie …

Który z elektrycznych silników ma następujące parametry znamionowe: ∆/Y 230/400 V; 2/1,15 A; 0,37 kW; cosφ 0,71; 1350 min^-1?

Question 27

ELM.06 Pytanie 27

Eksploatacja i programowanie …

Podczas korzystania z urządzenia podłączonego do sieci jednofazowej 230 V z odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy zauważono, że wtyczka oraz gniazdo są mocno rozgrzane. Najbardziej prawdopodobnym powodem tego zjawiska jest

Question 28

ELM.06 Pytanie 28

Eksploatacja i programowanie …

Jakie informacje powinien zawierać raport z realizowanych prac konserwacyjnych frezarki numerycznej?

Question 29

ELM.06 Pytanie 29

Eksploatacja i programowanie …

Jakim oznaczeniem literowym nazywa się zmienne wewnętrzne kontrolera, które są używane w programie jako styki i cewki?

A. T

B. M

C. C

D. Q

Question 30

ELM.06 Pytanie 30

Eksploatacja i programowanie …

Którego modułu funkcjonalnego powinno się użyć w programie, gdy konieczne jest zarejestrowanie momentu, w którym nastąpiło przerwanie sygnału na wejściu aktywującym timer?

A. TONR

B. TON

C. TOF

D. TP

Question 31

ELM.06 Pytanie 31

Eksploatacja i programowanie …

Jakie urządzenie opisuje parametr określany jako liczba stopni swobody?

Question 32

ELM.06 Pytanie 32

Eksploatacja i programowanie …

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczonych w tabeli?

Ilość stopni regulacji 12
Regulacja współczynnika mocy 0,8 ind. – 0,8 pojem.
Napięcie zasilania i kontroli U_e 380...415V, 50/60Hz
Roboczy zakres działania U_e - 15% ... +10% U_e
Wejście pomiarowe prądu 5 A
Typ pomiaru napięcia i prądu RMS
Ilość wyjść przekaźnikowych 12
Maksymalny prąd załączenia 12 A

Question 33

ELM.06 Pytanie 33

Eksploatacja i programowanie …

W jakiej kondycji powinny być przedstawiane styki przekaźników oraz styczników w schematach ideowych układów sterowania stycznikowo-przekaźnikowego?

Question 34

ELM.06 Pytanie 34

Eksploatacja i programowanie …

W jakich częściach sieci SFC wykorzystuje się oznaczenia literowe N, S, D?

Question 35

ELM.06 Pytanie 35

Eksploatacja i programowanie …

Jakie typy silników są wykorzystywane w drukarkach atramentowych do ruchu głowicy?

Question 36

ELM.06 Pytanie 36

Eksploatacja i programowanie …

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R₁₂ = ∞, R₁₃ = 0,05 Ω, R₁₄ = ∞, R₂₃ = ∞, R₂₄ = 0,85 Ω, R₃₄ = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 1, 3

B. 1, 2

C. 2, 4

D. 2, 3

Question 37

ELM.06 Pytanie 37

Eksploatacja i programowanie …

Jaka jest podstawowa funkcja przekaźnika w układach elektrycznych?

Question 38

ELM.06 Pytanie 38

Eksploatacja i programowanie …

Podczas montażu napędów hydraulicznych należy przestrzegać określonych norm technicznych. Która z wymienionych zasad jest nieprawidłowa?

Question 39

ELM.06 Pytanie 39

Eksploatacja i programowanie …

Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda

Question 40

ELM.06 Pytanie 40

Eksploatacja i programowanie …

Jakimi literami oznaczane są analogowe wyjścia w sterownikach PLC?

A. AI

B. AQ

C. Q

D. I

Ilość stopni regulacji	12
Regulacja współczynnika mocy	0,8 ind. – 0,8 pojem.
Napięcie zasilania i kontroli U_e	380...415V, 50/60Hz
Roboczy zakres działania U_e	- 15% ... +10% U_e
Wejście pomiarowe prądu	5 A
Typ pomiaru napięcia i prądu	RMS
Ilość wyjść przekaźnikowych	12
Maksymalny prąd załączenia	12 A

Stopnie ochrony IP zgodnie z normą PN-EN 60529
Oznaczenie	Ochrona przed wnikaniem do urządzenia	Oznaczenie	Ochrona przed wodą
IP 0X	brak ochrony	IP X0	brak ochrony
IP 1X	obcych ciał stałych o średnicy > 50 mm	IP X1	kapiąca
IP 2X	obcych ciał stałych o średnicy > 12,5 mm	IP X2	kapiąca – odchylenie obudowy urządzenia do 15°
IP 3X	obcych ciał stałych o średnicy > 2,5 mm	IP X3	opryskiwaną pod kątem odchylonym max. 60° od pionowego
IP 4X	obcych ciał stałych o średnicy > 1 mm	IP X4	rozpryskiwaną ze wszystkich kierunków
IP 5X	pyłu w zakresie nieszkodliwym dla urządzenia	IP X5	laną strumieniem
IP 6X	pyłu w pełnym zakresie	IP X6	laną mocnym strumieniem
--------	--------	IP X7	przy zanurzeniu krótkotrwałym
		IP X8	przy zanurzeniu ciągłym
